En el marco del Proyecto de Estudios y Diseños para la Optimización de las Redes de Alcantarillado Sanitario y Pluvial Tributarios de la Quebrada La Jaramilla del Municipio de La Tebaida, Departamento del Quindío, implementamos la tecnología de escaneo láser 3D con el Trimble X7 para la evaluación detallada de los colectores principales. Este enfoque innovador permitió una inspección más precisa, segura y eficiente, facilitando la toma de decisiones para el diseño y optimización de la infraestructura.
- Desafíos del Proyecto
Las redes de alcantarillado urbano presentan diversos retos técnicos y operativos, tales como:
- Falta de documentación actualizada sobre la infraestructura existente.
- Dificultad para acceder a colectores subterráneos sin interrumpir el servicio.
- Necesidad de una evaluación estructural precisa para definir estrategias de rehabilitación y ampliación.
- Solución: Implementación del Trimble X7
Para abordar estos desafíos, utilizamos el escáner láser 3D Trimble X7, el cual permitió obtener una captura detallada de la geometría interna de los colectores con alta precisión y sin contacto directo. A continuación, destacamos los principales beneficios de su aplicación:
- Levantamiento y Modelado 3D de los Colectores

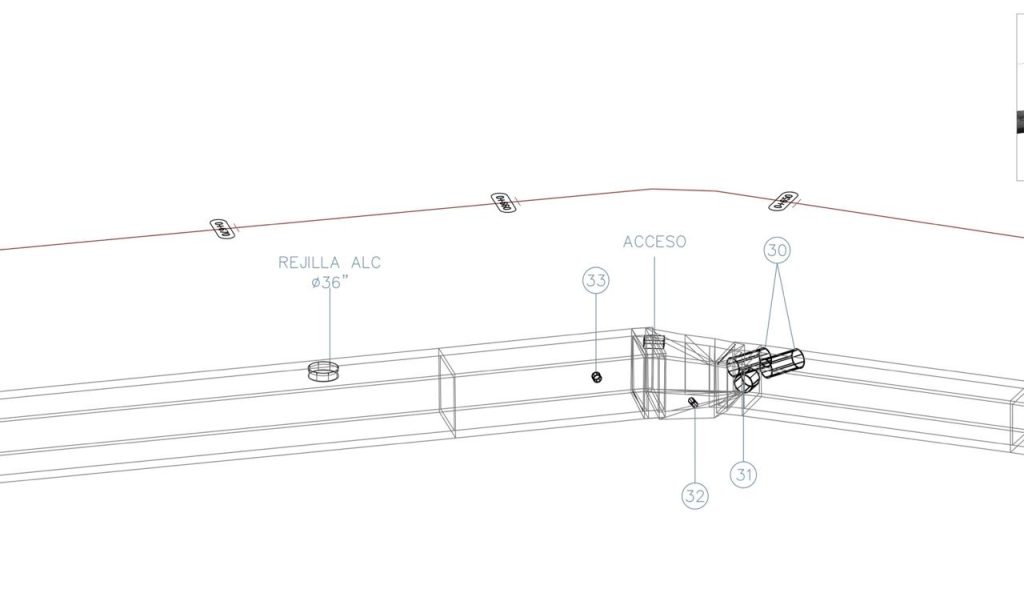

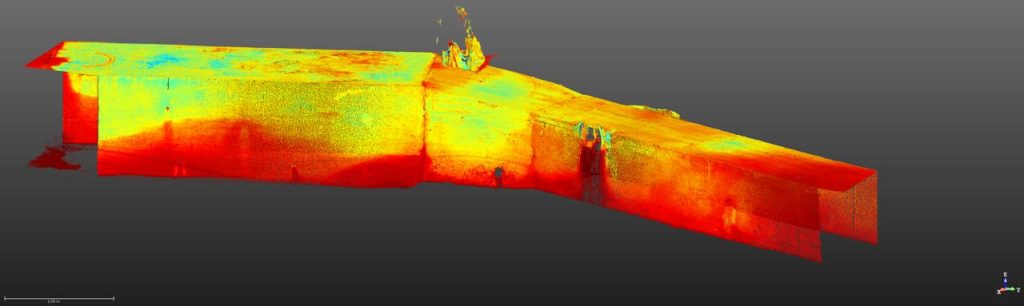

El escaneo generó una nube de puntos de alta resolución, representando con exactitud la estructura interna de los colectores. Esto permitió:
- Documentar el estado actual de la infraestructura.
- Obtener modelos tridimensionales para análisis estructural y planificación.
- Integrar la información en plataformas BIM y SIG para una mejor gestión de activos.
2. Evaluación del Estado Estructural
Gracias a la precisión milimétrica del Trimble X7, fue posible detectar:
- Fisuras, obstrucciones y deformaciones en las tuberías.
- Variaciones en el diámetro y ovalización de los conductos.
- Zonas críticas que requerían intervención inmediata.
3. Catastro y Georreferenciación Precisa
Con el apoyo de sistemas GNSS, los datos obtenidos fueron georreferenciados, permitiendo:
Crear mapas precisos de la red de colectores.
Verificar la conectividad de los tramos de alcantarillado.
Generar perfiles longitudinales y transversales para su análisis.
4. Optimización en la Planificación de Rehabilitación
Los datos levantados permitieron una planificación más eficiente de las obras de rehabilitación y optimización, facilitando:
La selección de tecnologías de rehabilitación sin zanja (CIPP, pipe bursting, sliplining).
La evaluación de la capacidad hidráulica de los colectores.
La detección de puntos donde era necesario rediseñar la infraestructura.
5. Seguridad y Eficiencia en la Inspección

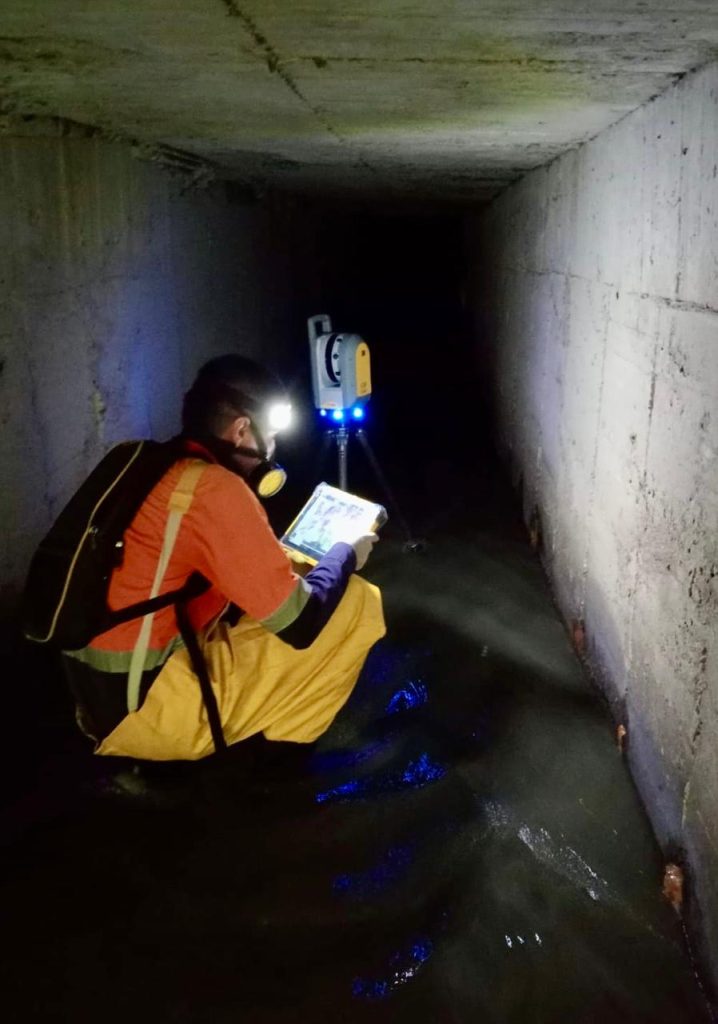

El uso del Trimble X7 redujo la necesidad de acceso físico a espacios confinados, mejorando la seguridad del personal y minimizando los tiempos de intervención. Además:
Su registro automático simplificó el procesamiento de datos.
Se logró capturar información sin interrupciones en el sistema de alcantarillado.
Se mejoró la calidad de los insumos técnicos para la toma de decisiones.
Resultados y Conclusión
La implementación del escaneo láser 3D con el Trimble X7 en este proyecto representó un avance significativo en la evaluación y catastro de redes de alcantarillado. La combinación de alta precisión, eficiencia operativa y seguridad permitió generar una base de datos confiable para el diseño de optimización de la red, asegurando una infraestructura más resiliente y eficiente para el municipio de La Tebaida.
Este caso de éxito reafirma el valor de la tecnología geoespacial en la modernización de infraestructuras urbanas, optimizando los recursos y mejorando la planificación de obras en beneficio de la comunidad.
